Menu de cette page Un fichier de localisation : c'est le plus simple... commençons par là ! (anglais : Placemark) :: Edition avancée :: Un fichier layer (français : couche = une image en surimposition du relief et de la photo satellite) Améliorer les fichiers kmz : - L'icone - Les descriptions - Ajouter une image dans la description Il ne reste plus qu'à enregistrer le fichier KMZ Créer un trajet Le format de fichier KMZ |
|
Un fichier de localisation : c'est le plus simple... commençons par là ! (anglais : Placemark)
- Repérez un endroit que vous souhaitez retrouver facilement dans la partie "Places" ou que vous souhaitez faire connaître à une autre personne utilisant Google Earth en lui envoyant un fichier KMZ. Vous devez voir cet endroit sur l'écran.
- Cliquer sur l'icone en bas de l'écran avec une punaise et choisissez Placemark (à nouveau une punaise) :
- Une fenêtre s'ouvre, nommée "Edit Placemark" et un icone apparaît sur la photo.
- Sur l'image, déplacez l'icône à l'endroit précis que vous aurez choisi.
- Dans la fenêtre, vous pouvez alors donner un titre à cet emplacement (Name). Vous pouvez aussi changer l'icone (voir plus bas) ou écrire une description (voir plus bas)
- Si cela vous suffit : cliquez sur OK
Edition avancée ::
- Vous gâcherez moins la visibilité de votre emplacement en plaçant l'icones à quelques mètres ou kilomètres au-dessus du relief de l'image. Pour cela, il faut entrer dans la partie Advanced de l'édition. Choisir l'onglet Location (français : localisation) où vous trouverez les coordonnées de votre repère et où vous pourrez imposer une élévation de votre icone. Je conseil de cocher "Draw lines connecting points to ground" qui relie l'icone au sol comme sur l'image ci-dessous.
- Vous pouvez aussi enregistrer le point de vue particulier qu'aura cette localisation lorsque le titre sera choisi dans la colonne "Places".
Par exemple, vous souhaitez enregistrer ce point de vue :
Il faut modifier le point de vue tel que vous voulez le conserver (Altitude, Orientation et le basculement). Entrer alors dans l'édition (clic droit sur le titre / Edit...) et cocher Advanced. Choisir l'onglet View (français : vue/point de vue) Enfin, cliquer sur "Snapshot current view" qui enregistre les valeur en cours.
- Quittez en cliquant OK
>> Il ne reste qu'à enregistrer le fichier KMZ
|
|||||||||
|
Un fichier layer (français : couche = une image en surimposition du relief et de la photo satellite)
- Pour ajouter une image, il faut tout d'abord aller dans le menu Add/Image Overlay (français : Ajouter/surcouche image)

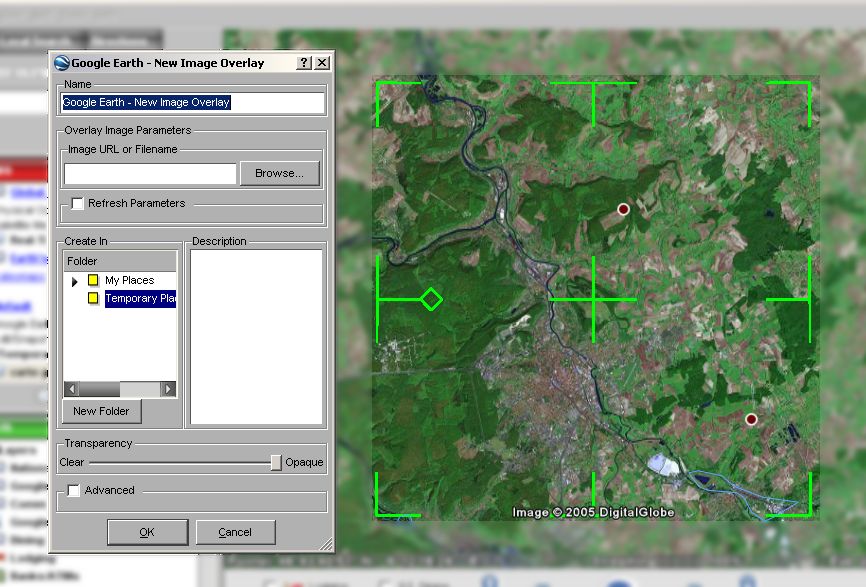

- Sur l'écran on voit alors un carré vert se dessiner et une petite fenêtre "New Image Overlay" s'ouvrir :
- Nous pouvons tout de suite entrer un titre à notre image :
- Nous pouvons alors charger l'image proprement dite. Elle sera au format GIF ou JPG
Pour l'exemple (et vous exercer !) vous pouvez télécharger cette image : carte_geol_nancy.jpg
L'image : elle doit être bien scannée (comporter les rivières bien visibles... voir plus loin pourquoi). Il faut penser que l'image va s'appliquer sur une sphère. Il faut donc prendre en compte le type de projection pour des zones au moins grandes comme une région région française dirons-nous.
Dans la petite fenêtre "New Image Overlay", cliquer sur Browse... (français : parcourir...) pour rechercher l'image sur votre disque dur.
- L'image se charge alors dans le carré vert :
- Les angles sont réactifs et permettent de modifier la taille de l'image pour l'ajuster à la zone - Le centre de la croix permet un déplacement de l'ensemble de l'image - Le losange (il faut bien cliquer au milieu...) permet la rotation de l'image
C'est maintenant le plus difficile... placer l'image avec exactitude sur la photo satellite. Pour que ce travail se fasse le mieux possible, il faut faire coïncider le plus de détails de la photo satellite avec l'image ajoutée. Pour cela je conseille :
- d'afficher (cocher) les frontières des pays (anglais : Borders) - d'afficher (cocher) les routes (anglais : Roads) - d'enlever la 3d pendant l'édition (Décocher Terrain) - d'afficher les plans d'eau et rivières (cocher Water dans les Layers - colonne de gauche) - de se fier aux routes (attention, les images datent parfois de 2 ans : des travaux peuvent être apparus dans certaines zones ;-) - de se fier aux cours d'eau - de ne pas se fier au relief : d'abord par ce que c'est parfois trompeur : les terrains d'une cartes ne suivent pas toujours les réalités géographiques) et aussi parce que le modèle numérique de terrain dans ces logiciels (Google Earth ou NASA World Wind) ne sont pas exacts au mètre près ! loin de là ! (on se retrouve des fois avec des rivières sur des points hauts et non dans le fond des vallées !...
Enfin, pour pouvoir effectivement faire correspondre tous ces repères, il faut bien sûr pouvoir voir les deux images en même temps ! Pour cela il faut jouer constamment avec la transparence de l'image ! Cela se trouve au niveau d'un curseur dans la fenêtre "New Image Overlay" :
- Une fois que vous pensez avoir bien placé votre image, réglez une dernière fois la transparence : c'est celle qui sera utilisée par défaut pour voir la couche superposée à la photo satellite.
- Quittez en cliquant OK
- Vous pouvez re-cocher la case "Terrain" pour apprécier le résultat... carte_geol_nancy.kmz
|
|||||||||
|
Améliorer les fichiers kmz :
Modifier l'icone permet une plus grande visibilité de l'emplacement. Il suffit pour cela de demander : clic-droit Edit... et de cliquer sur l'icone pré-choisi par google en face du titre :
les descriptions La partie description permet d'ajouter un texte qui accompagnera le titre de l'image ou de la localisation. Elle peut être mise en page comme une page web (gras/souligné/italique/liens/ajout de photos !). Elle suit d'ailleurs la syntaxe des pages HTML. La preuve :

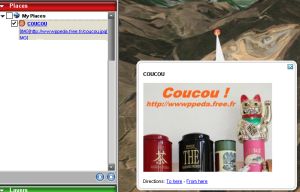

Afficher une image dans la description juste l'image :
comme :
mais aussi :
si l'on travail sur un ordinateur unique ou que les différents ordinateurs possèdent bien ce fichier à l'emplacement décrit ! ou sur le serveur de l'établissement scolaire :
même chose avec un lien si l'on clique sur l'image :
comme :
Attention rappel : l'image doit être facilement accessible soit sur un disque dur, soit sur internet. C'est le seul problème (surtout si l'on travail sur plusieurs postes ou que l'on souhaite donner le fichier à quelqu'un d'autre)
|
|||||||||
Il ne reste qu'à enregistrer le fichier KMZ
Clic-droit sur le titre de votre emplacement ou de votre image et choisissez "save as..." pour donner un chemin et un nom à votre fichier KMZ. Vous pourrez alors envoyer ce fichier à d'autres personnes, l'enregistrer sur un autre support, l'archiver.
S'il s'agit d'une image ("overlay"), le fichier kmz comportera l'image et sera légèrement plus gros que le fichier image GIF ou JPG (moins d'une dizaine de kilo-octets). Si vous avez ajouter un icone qui n'est pas un des icone fourni avec Google Earth, cet icone sera aussi inclus dans le KMZ |
||||||||||
|
Créer un trajet deux manières : - soit vous achetez Google Earth Plus et là vous pouvez éditer des chemins (point par point, le logiciel ajoute la ligne de la couleur et l'épaisseur que vous souhaitez) - soit vous créez l'image au format GIF (et non JPG !) avec l'option d'enregistrement suivante : couleur de fond=couleur transparente. Tout se fait donc dans votre logiciel de dessin et non dans Google earth et l'option doit être explicitement donnée. Il faut donc connaître les capacités de votre logiciel de dessin... de mon côté j'utilise une vieille version de Paint Shop Pro qui me donne tout satisfaction dans l'imagerie 2D. Mais bien d'autres existent ! Alors, le "fond" de l'image ne se sera pas affiché (c'est la même chose que pour une page web ou dans word ou openoffice.org ! |
|||||||||
Le format de fichier KMZ
A VENIR... A VENIR... A VENIR... A VENIR... A VENIR... A VENIR... |
|
|
